5线减速电机接线图接线图解

日期:2023-04-24 09:55:10浏览量:31574

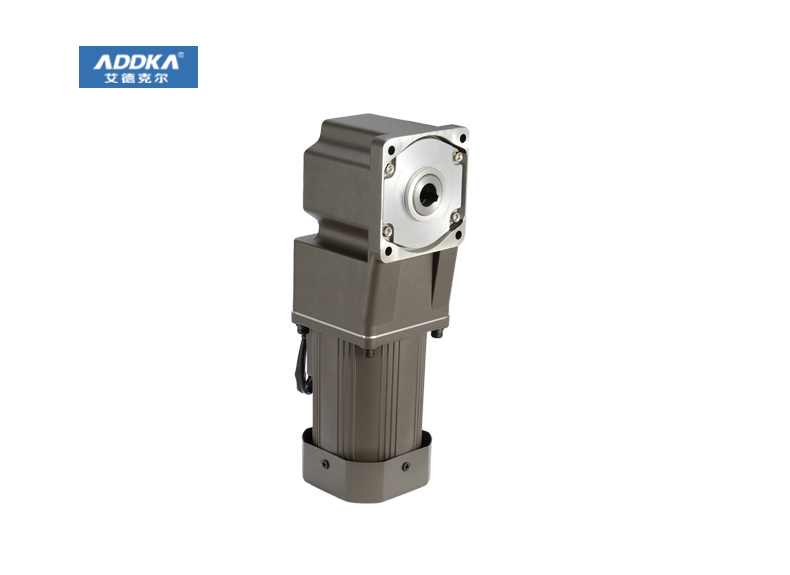

5线减速电机

5线减速电机接线图的接线方式通常被称为Y-Δ起动方式,即通过将电机的绕组接成“Y”或“Δ”两种形式来实现电机的启动。

具体来说,5线减速电机接线图有三个输入线(L1L2L3)和两个输出线(UV)。根据Y-Δ起动方式的原理,电机在起动时应该首先将其绕组接成“Y”形式,等电机转速达到一定值后再将其绕组接成“Δ”形式。

具体的接线方式如下:

5线减速电机

1. L1L2L3三个输入线依次连接到电机的三个对应端子上;

2. UV两个输出线接到电机的相邻两个端子上;

3. 在起动时,将电机的连接器插入电源插座,并将电源开关打开。此时电机将以“Y”形式启动,运行一段时间后,再将其连接成“Δ”形式以继续运行。

需要注意的是,电机的具体接线方式可能因电机型号、品牌等因素而略有不同,因此在接线之前最好查看电机的接线图或咨询专业技术人员。
